Hay cuatro puentes eléctricos en el tablero de circuitos. Jumpers "A" maneja la curva del encendido general, normal o avanzado. Normalmente no se necesita un puente, pero con una bobina de estator rebobinada (con más voltaje) el puente tiene que estar en el popsition A1 o A2. Jumpers "B" maneja la segunda mitad de la curva sin modificar el curva a bajas revoluciones del motor.

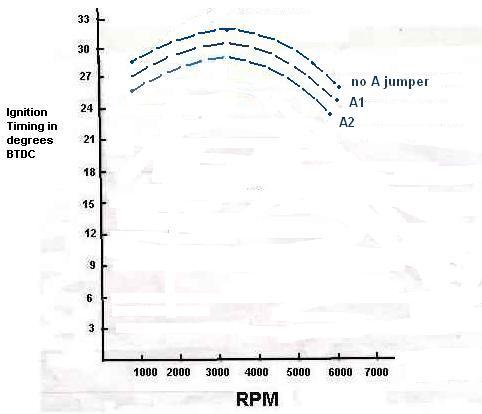

Abajo tu puedes ver la gráfica de los puentes de A y de las tres curvas resultantes.

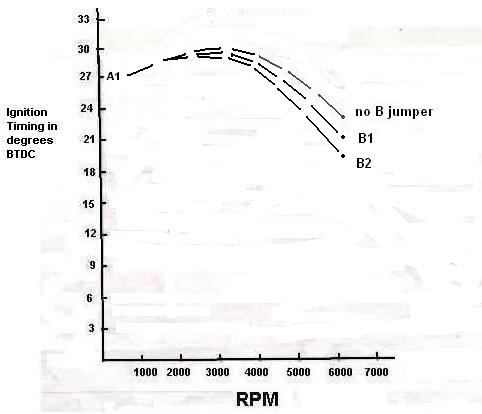

Aquí puedes ver el gráfico para el puente B y las tres curvas de tiempo.

ENCONTRAR LAS MEJOR POSICIONES:
Las mejores opciones para mi bicimoto con una bobina de estator estándar es sin puente A, y con el puente B1 en su lugar. Pruebe la configuración de su bicimoto para ver cuál funciona mejor. Mezcla de aire/combustible, puertos del cylindro, compresión, y de escape afectan a la curva de chispa necesario. Prueba de puente A a bajas revoluciones del motor y escalando los cerros y puente B de prueba para la velocidad máxima en una carretera plana.
Sea cual sea la configuración de los puentes que permite el más alto velocidad es la configuración que debe utilizar. Normalmente, si usted tiene una bobina del estator rebobinado que genera más voltaje puede se necesita un puente en su lugar en la A1 o A2.

Cómo utilizar los puentes:
Retire las 4 tornillos de caja con un destornillador Phillips pequeño. Si el destornillador no cabe en la cabeza del tornillo correctamente entonces se deslizará. No vaya mas si esto sucede. Vaya directamente a una tienda y comprar un destornillador de punta fina que funcione correctamente. De lo contrario, va a arruinar las cabezas de los tornillos. Una vez que la tapa de la caja se retira se puede ver las ubicaciones de cuatro negros del puente. Los puentes en los que se puede quitar fácilmente con tan sólo por el acaparamiento de ellos y tirando hacia arriba. Mantenga el puente quitado en algo que se sella como una bolsa zip-lock sándwich para que no la perderá. Una vez que usted coloque en configuración de los puentes se puede quitar la cinta protectora de la cinta de respaldo doble en la tapa de la caja y cumplir la caja a su cuadro de la bicimoto.
